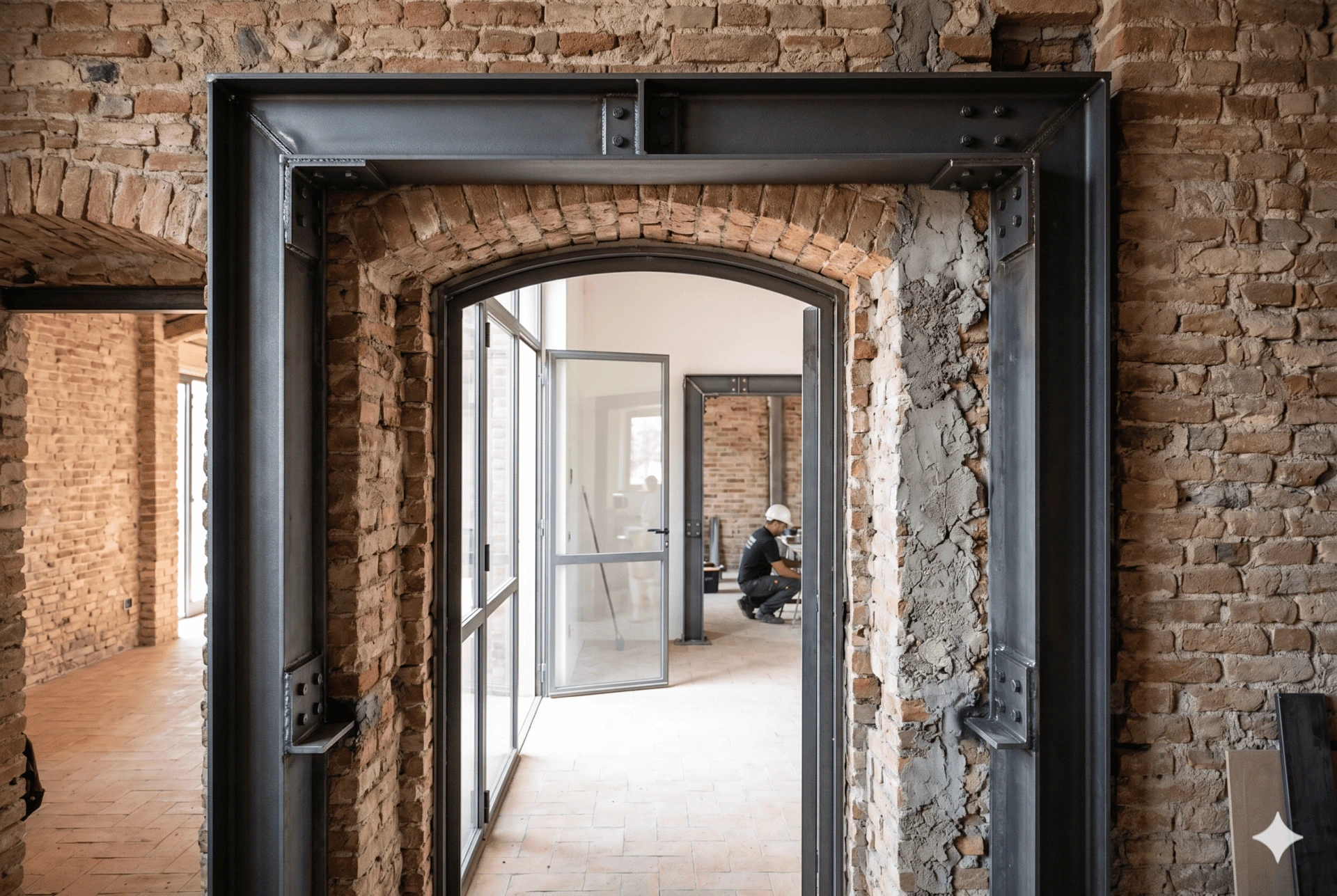

La cerchiatura a vista è un telaio in acciaio che si realizza intorno a un vano strutturale (porta, finestra o crepa da danno sismico) in un muro portante. L’obiettivo è incorniciare e consolidare l’apertura e ripristinare la resistenza della parete, sia in caso di ristrutturazione, ampliamento o interventi di adeguamento sismico.
LAFF realizza cerchiature metalliche a Mantova e in tutto il territorio emiliano, rispondendo a una richiesta crescente sia in ambito residenziale sia produttivo.
Cos’è una cerchiatura a vista e quando si realizza
La cerchiatura di un muro portante consiste nell’inserimento di un telaio metallico attorno a un’apertura, praticata ex novo o ampliata. Lo scopo è ripristinare rigidezza e resistenza della facciata dopo il foro, ridistribuendo i carichi verticali e orizzontali sull’intera struttura dell’edificio. Nella versione a vista, il telaio resta esposto dopo la posa: niente intonaco, niente cartongesso a coprirlo.
L’intervento si rende necessario in diverse situazioni: una nuova porta o finestra su un muro portante, l’ampliamento di un varco esistente, l’unione di due ambienti, o ristrutturazioni in zona sismica. Sul piano normativo, le verifiche seguono le NTC 2018 e prevedono il deposito di una pratica presso il Genio Civile o il Comune di competenza. Dopodiché, è necessario che un tecnico abilitato firmi il progetto e i calcoli prima di procedere.
Cerchiature metalliche e adeguamento sismico: come funzionano
In aree a rischio sismico, le cerchiature metalliche servono a contenere la variazione di rigidezza e resistenza della parete forata entro i limiti fissati (circa il 15%) dalle NTC 2018, compensando la perdita strutturale dell’edificio. Il rinforzo del muro portante rientra tra gli interventi locali previsti dalla normativa, fattore che riduce i costi e i tempi della pratica.
L’esecuzione segue tre soluzioni tecniche principali:
- il telaio in acciaio (HEA, IPE o piatti accoppiati saldati in officina) è la scelta più diffusa, perché rapida da posare, adattabile a quasi tutti i contesti e con buona duttilità sotto sisma;
- il telaio in cemento armato si usa quando serve continuità con strutture esistenti, ma è più invasivo e più lento;
- la soluzione mista acciaio-calcestruzzo è riservata a pareti spesse o a casi statici particolari.
Su pareti di spessore adeguato si posa un telaio su ciascuna faccia del muro, collegati tra loro da bulloni passanti: muratura e acciaio lavorano così come un unico sistema strutturale, più resistente. Per gli interventi complessi, il nostro team di LAFF lavora in coordinamento con i tecnici incaricati dell’adeguamento sismico dell’edificio.
Misure complementari: fibra di carbonio, intonaco armato e sistema CAM®
Su murature in pietra, muratura a sacco o pareti molto sottili, la sola cerchiatura può non bastare. Si abbina ad altre tecniche, che agiscono sul comportamento d’insieme della parete:
- rinforzo in fibra di carbonio (FRP): tessuti impregnati con resine epossidiche applicati sulle murature adiacenti al varco. Aumenta la resistenza a trazione e la duttilità della parete, è leggero e poco invasivo;
- intonaco armato: rete elettrosaldata applicata su una o entrambe le facce della parete e immersa in malta strutturale. Ripristina la resistenza in modo diffuso, ma accresce sensibilmente spessore e peso del muro;
- sistema CAM® (Cuciture Attive dei Manufatti): tecnologia brevettata che lega la muratura con nastri in acciaio inox pretensionati, formando una rete tridimensionale. Si usa su murature dissestate o particolarmente esili, anche in combinazione con cerchiature e fibra di carbonio.
Come si progetta una cerchiatura a vista
La progettazione di una cerchiatura strutturale si sviluppa in due tempi: prima si esegue un’analisi della parete, poi il dimensionamento del telaio e la posa in cantiere. Vediamoli in ordine.
Sopralluogo e calcolo del telaio
Il sopralluogo serve a fotografare lo stato della parete. I nostri operatori ne rilevano dimensioni, spessore e materiale costruttivo (muratura piena, muratura a sacco, pietra, mattoni pieni o forati), verificando la presenza di altre aperture nelle vicinanze.
Da questi dati si ricavano i parametri di rigidezza e resistenza del muro prima del foro. Il calcolo strutturale dimensiona poi il telaio in base alle forze che dovrà assorbire: il peso che scarica dall’alto e le spinte orizzontali in caso di sisma. La scelta dei profilati ricade in genere su HEA o IPE (in acciaio a sezione H o doppio T, di uso comune nelle strutture portanti) oppure su piatti accoppiati saldati in officina.
Le fasi di cantiere
Si comincia assicurando la parete con una puntellatura provvisoria, costituita da una serie di sostegni verticali che reggono il muro sopra l’apertura mentre lo si taglia. Senza questo passaggio, la porzione di muratura sovrastante crollerebbe nel vuoto.
Segue il taglio controllato, in cui si ricava il varco (in caso di nuova apertura o ampliamento) secondo il tracciato del progetto; utilizziamo strumenti specifici che non causano vibrazioni dannose per la muratura circostante. A questo punto si posiziona il telaio e si esegue l’ancoraggio. Sui muri portanti si usano piastre, tasselli chimici (perni filettati fissati con resina) e, dove serve, saldature in opera tra gli elementi del telaio.
Perché scegliere una cerchiatura in acciaio a vista
Lasciare il telaio in evidenza ha dei vantaggi concreti sul piano operativo: riduce i tempi di posa e i costi di finitura, ed è più semplice monitorare lo stato dell’immobile nel tempo. Per quanto riguarda l’estetica, la cerchiatura in acciaio a vista oggi è una scelta di design. Infatti, nelle opere di recupero e ristrutturazione di edifici rurali e palazzi storici, si preferisce lasciare in evidenza gli interventi strutturali. I profilati metallici possono essere verniciati a polvere o trattati con cera microcristallina per rifinirne l’aspetto.
La cerchiatura incassata, invece, mantiene intatta la continuità della parete, nascondendo il telaio dietro uno strato di intonaco o una controparete in cartongesso. Tuttavia, questo comporta costi di finitura più alti, che si riproporranno in futuro se si rendesse necessario ispezionare il rinforzo a distanza di anni.
Cerchiatura a vista a Mantova: l’intervento di LAFF
Realizziamo cerchiature a vista a Mantova per abitazioni private, edifici storici, capannoni e immobili produttivi. Con un’esperienza trentennale sul territorio, la nostra squadra include artigiani e tecnici abilitati: una combinazione che ci permette di seguire l’intero ciclo dell’intervento.
Prendiamo in carico tutte le fasi del processo: analisi preliminare, calcoli strutturali, redazione del progetto, fabbricazione del telaio nel nostro stabilimento di Scandiano, posa in opera con personale qualificato. Quando la muratura lo richiede, integriamo l’acciaio con il rinforzo in fibra di carbonio, una soluzione che abbiamo già adottato in diversi cantieri della zona. Lavoriamo nel rispetto delle NTC 2018, dell’ordinanza PCM 3274/2003 e di tutte le normative di sicurezza sui luoghi di lavoro.
Contattaci e richiedi un preventivo per il tuo progetto!
Domande frequenti
Serve una pratica edilizia per realizzare una cerchiatura a vista?
Sì, si tratta di un intervento su un elemento strutturale, quindi occorre sempre una pratica edilizia con deposito al Genio Civile o al Comune di competenza. Servono progetto e calcoli strutturali firmati da un tecnico abilitato. A fine lavori deve essere eseguito il collaudo. Nelle zone classificate come sismiche, le procedure sono più rigorose e i tempi di istruttoria si allungano: conviene partire con l’iter burocratico prima ancora di organizzare il cantiere.
Quanto dura un intervento di cerchiatura su un muro portante?
La posa del telaio richiede in genere da due a cinque giorni lavorativi, in base allo spessore della parete, alle dimensioni del varco e all’eventuale presenza di rinforzi aggiuntivi. A questi tempi vanno sommati la fabbricazione del telaio in officina e la fase di preparazione del cantiere, con puntellature e protezioni.
Una cerchiatura a vista è compatibile con il Sismabonus?
Sì, gli interventi di rinforzo strutturale su muri portanti rientrano tra le opere agevolabili con Sismabonus, a condizione che l’edificio si trovi in zona a rischio sismico (classi 1, 2 o 3) e che l’intervento produca un miglioramento documentato della classe di rischio.
